[Network] 스위치는 어떻게 패킷을 전달하는가?

1) 스위치란?

▶ 스위치(Switch)란?

• 스위치(Switch) : Ethernet 프레임을 기반으로 목적지 MAC 주소를 조회하여, 적절한 출력 포트를 결정하고 전달하는 L2 중심 네트워크 장비
• 스위치는 전송하려는 패킷의 헤더 안에 있는 MAC 주소를 확인하고, 'MAC 주소 테이블'에서 해당 주소가 어느 포트에 있는지 확인해 해당 패킷을 그 포트로만 전송



▶ 왜 필요할까?

• 초기 네트워크는 허브(Hub) 기반이었음

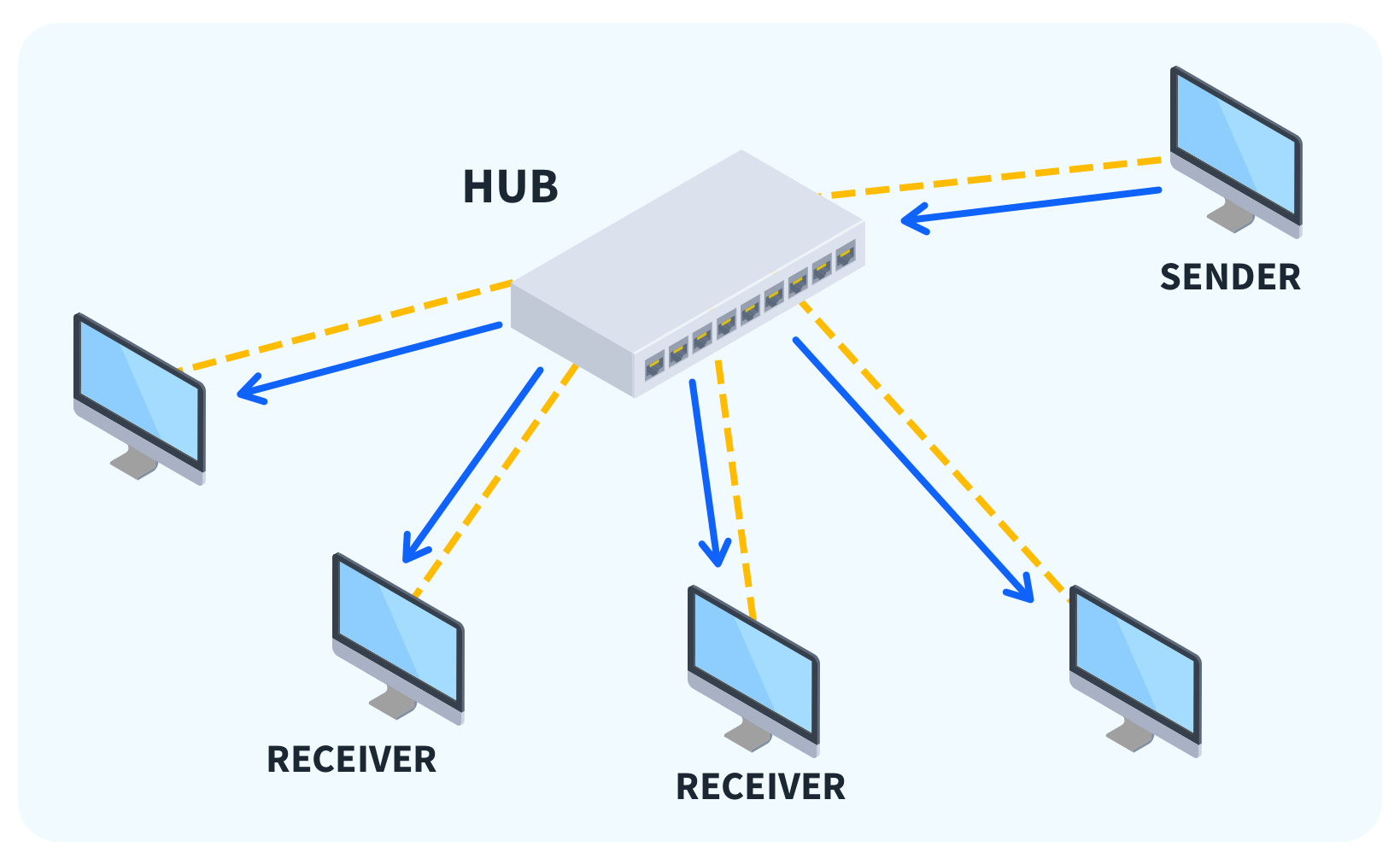

  • 허브는 들어온 데이터를 모든 포트 broadcast!
  • 목적지 구분 없이 보내기 때문에 불필요한 트래픽이 증가하고, 모든 데이터가 노출되어 보안에 취약함
  • but, 스위치는 MAC 주소를 기반으로 목적지 포트만 선택하여 전송



+) Hub vs Switch

구분	허브	스위치
동작 계층	L1	L2
전달 방식	무조건 Flooding	MAC 기반 Forwarding
충돌 도메인	전체 공유	포트별 분리
보안	매우 취약	상대적으로 안전





2) 스위치의 기본 동작 (MAC 기반)

▶  MAC 주소 기반 전달

(1) Flooding → (2) Address Learning → (3) Forwarding → (4) Filtering



1. Flooding (Unknown Destination)
   • 스위치는 Destination MAC이 MAC Table에 없으면 해당 프레임을 입력 포트를 제외한 모든 포트로 전송
   • Unknown Unicast Flooding이라고도 함
   • 예시
     • PC1(AAA) -> PC3(CCC)로 프레임 전송
     • 스위치는 아직 CCC를 모름
     • PC2, PC3, PC4 모두 프레임 수신
       -> PC3만 정상처리, 나머지는 폐기
2. Address Learning (MAC 학습)
   • 스위치는 모든 프레임에 대해 Source MAC + Ingress port를 MAC Table에 저장
   • 이 과정은 Flooding과 별개가 아니라 프레임 수신 순간 항상 수행됨
   • 예시
     • PC1 -> 스위치 (Fa0/1로 들어옴)
     • 스위치 내부 : AAA  -> Fa0/1 등록
3. Forwarding (정확한 전달)
   • Destination MAC이 MAC Table에 존재하면 해당 포트로만 전송 (Unicast Forwarding)
   • 예시
     • 이후 PC3가 응답 (CCC -> AAA)
     • 스위치 동작
       • Source 학습 : CCC -> Fa0/3
       • Destination 조회 : AAA -> Fa0/1 존재
4. Filtering (불필요 전송 차단)
   • 스위치는 다음 경우 프레임을 버림
     • 목적지가 같은 포트에 있을 때
     • 브로드캐스트 도메인 외 불필요 전달 방지
   • 예시
     • 현재 PC1 <-> PC3 통신이 안정화 된 상태
     • MAC 테이블에도
       AAA -> Fa0/1
       CCC -> Fa0/3
     • PC1 -> PC3로 트래픽을 던지면?

       • Fa0/1 -> Fa0/3만전달
       • Fa0/2, Fa0/4는 전송 안함





▶ MAC 주소 테이블

• 스위치는 내부적으로 MAC 주소 테이블을 가지고 있음
• 예를 들어
  • A MAC -> 1번포트
  • B MAC -> 3번 포트
• 이런 식으로 특정 MAC이 어디에 연결되어 있는지를 기억하고 있는 것이 MAC 주소 테이블



3) IP는 왜 필요한가? (ARP 등장)

▶  왜 필요한가?

• PC는 IP 주소만 알고 있음
• 스위치는 MAC 주소만 사용
• 서로 사용하는 주소 체계가 다름!!



▶ ARP 역할

• ARP(Address Resolution Protocol) : IP 주소를 MAC 주소로 변환



▶  동작 흐름

1. PC A : "192.168.1.10 누구냐?"
2. 스위치 : Flooding (브로드캐스트)
3. PC B : "내 MAC은 XX:XX"
4. 스위치 : MAC 테이블 학습
5. A ↔ B 통신 가능



4) IP와 Subnet Mask

▶ 왜 필요한가?

• MAC은 "같은 네트워크 내부"에서만 의미가 있음
• 다른 네트워크로 갈 때는 IP 기반의 판단 필요



▶ Subnet Mask

• IP를 네트워크/호스트 영역으로 분리
• 예시
  • IP : 192.168.1.10
  • Subnet: 255.255.255.0
  • 이때 네트워크는 192.168.0, 호스트는 10



▶ 통신 판단 로직

• 목적지 IP 확인
• Subnet Mask 적용
• 결과 비교
  • 같으면 직접통신
  • 다르면 Gateway



4) VLAN (브로드캐스트 문제 해결)

▶ VLAN이란?

• 하나의 물리 스위치를 여러 개의 논리 네트워크로 분리
• 즉, 같은 스위치에 꽂혀 있어도 서로 다른 네트워크처럼 완전히 분리
•  ARP 브로드 캐스트의 경우에도 VLAN 내부에서만 발생함
  → VLAN이 다르면 직접 통신이 불가능함



▶ 왜 필요할까?

• VLAN이 없다고 가정해본다면
  • 스위치 하나에 PC 4대가 있음 (A, B, C, D)
  • 이 상태에서 A가 ARP 요청을 보냄 : "이 IP 누구야?"
  • 그럼 이 요청을 B, C, D가 전부 받게 됨
• 즉,
  • 모든 장비가 브로드캐스트를 받고,
  • 불필요한 트래픽이 증가하며
  • 내부 트래픽이 전부 노출되는 문제가 생김
• 좀 더 가깝게 예시를 들어보자면
  • A 회사에 개발팀, 인사팀이 존재함.
  • 이때 두 팀 모두 다 같은 스위치 + 트래픽을 쓰면?
  • ARP 다 퍼지고 트래픽도 터지고 내부 공격하기도 쉬워짐
• VLAN을 적용하면?
  • VLAN 10 → A, B
  • VLAN 20 → C, D
• 이때
  • A ↔ B 통신 가능
  • C ↔ D 통신 가능
  • A ↔ C 통신 불가능



5) 스위치와 게이트웨이 (L3)

▶ 게이트웨이란?

• 게이트웨이 : 다른 네트워크로 나가기 위한 출구



▶ 동작 흐름

PC A	VLAN 10 (192.168.1.10)
PC B	VLAN 20 (192.168.2.10)
VLAN 10 Gateway	192.168.1.1
VLAN 20 Gateway	192.168.2.1

1. 네트워크 판단 (A)
   • "192.168.2.10은 내 네트워크가 아니다!"
   • IP + Subnet Mask 기준으로 판단
2. 게이트웨이 전송
   • B가 아닌 Gateway로 보냄 (A -> VLAN 10 Gateway)
3. 게이트웨이 동작 (L3)
   • 목적지 IP 확인
   • B의 MAC 주소 조회 (ARP)
   • 대신 패킷 전달



▶ 핵심 포인트!

• L2 스위치는 MAC 기반
• L3 장비는 IP 기반 판단



+) L2, L3, L4 스위치

구분	L2	L3	L4
기준	MAC	IP	Port
기능	Switching	Routing	Load Balancing
사용 목적	내부 통신	네트워크 간 연결	트래픽 분산





8) 스위치 보안

▶ 왜 보안이 중요한가?

스위치는 내부 네트워크 중심의 장비!

한 번 침해되면 트래픽 가로채기, 변조, 우회 등이 가능해짐

특히 L2에서는 IDS/IPS 등을 우회할 수 있기 때문에 탐지가 어려움



▶ 주요 공격 기법

1. MAC Flooding
   • 공격자가 수천 개의 가짜 MAC 전송
     -> MAC Table overflow 발생
     -> 스위치가 MAC을 기억하지 못하게 되어 모든 트래픽에 Flodding을 하게 됨
     -> 허브처럼 동작
   • 이 경우, 트래픽 스니핑이 가능해지며, 이로 인해 내부 정보가 유출될 수 있음
2. ARP Spoofing
   • 공격자가 Gateway인 것처럼 속임 (192.168.1.1 =  내 MAC 주소다)
     -> 모든 트래픽이 공격자를 통하게 됨
     -> MITM (Man-In-The-Mirror)
   • 이경우, 세션 탈취 및 데이터 변조가 가능해짐
